SiC碳化硅模塊憑借自身低導通損耗、高頻開關等特性，成為新能源汽車、智能電網等領域的核心元器件。然而，碳化硅模塊納秒級開關速度容易引發過電壓、過電流及電磁干擾（EMI）等問題，這時便需要愛晟電子自主研制的打線門極電阻協助控制電流，保護碳化硅模塊免受損壞。

在碳化硅模塊中，打線門極電阻并非孤立發揮作用，而是與模塊內部其它元器件緊密配合，共同確保其高效穩定運行：

一、與開爾文源極電路配合，消除源極電感效應

碳化硅模塊常采用開爾文源極電路以分離功率回路和驅動回路。門極電阻與開爾文源極電路電連接，該集成布局進一步縮短了驅動回路的導電區面積。這種結構有效降低寄生電感，從而減少開關過程中的電壓尖峰，尤其適用于高頻應用場景。

二、與碳化硅芯片協同，均衡電流

通過邦定工藝，打線門極電阻與碳化硅芯片并聯，優化模塊的均流效果。該設計能降低熱失控的發生風險，提升碳化硅模塊性能。

三、與其它元器件高度集成，改善模塊布局

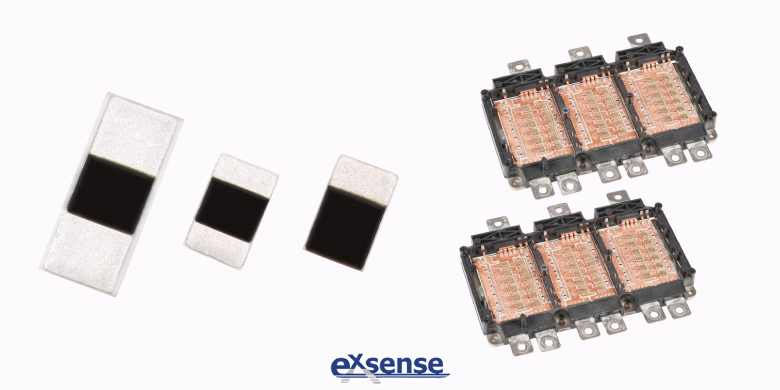

為配合碳化硅廠商的研發，愛晟電子生產的打線門極電阻提供垂直式導通與水平式導通兩種封裝結構。小尺寸有助于小型化結構制造，使碳化硅模塊設計更緊湊。

在打線門極電阻的配合下，碳化硅模塊在面對復雜工況時亦能保持出色的可靠性與穩定性。而打線門極電阻與模塊內部其它元器件的協同共配合，進一步確保了碳化硅模塊的穩定運行與高性能表現。
