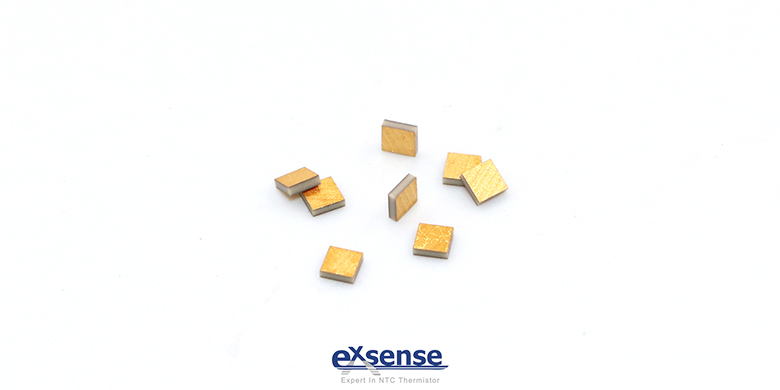

在電子線路中，陶瓷芯片電容是用于通過交流而阻隔直流，也用來存儲和釋放電荷以充當濾波器，平滑輸出脈動信號。廣東愛晟電子科技有限公司生產的單層芯片電容（SLC），具有尺寸小、厚度?。ê穸纫话銥?/span>0.15~0.5mm）、損耗低等優點，可根據客戶的要求定制不同的尺寸及參數。

今天，為大家介紹一種陶瓷芯片電容的制作方法。這種方法，能使單位面積的電容增加，陶瓷電介質層更薄，可達0.0005英寸左右。與同類技術中有類似尺寸的芯片電容比較，通過這種方法制作的電容具有更高的溫度特性以及更低的損耗。

電極的制備

將52pbw 的細（1 微米）鉑粉和 22pbw 電介質粉混合成26pbw乙基纖維素飽和溶液。

“綠色”電介質帶材料的制備

將以下的材料在1000cc的瓷質研磨罐中混合：

96g聚乙烯醇

6.6g三乙二醇

0.6g表面活性劑

1.2g 冰醋酸

150g電介質粉末

46.5g蒸餾水

用輥壓機以100轉/分鐘的速度將以上材料混合48小時。

電解質帶的制作

1. 將材料放到抽真空機器中，打開抽氣泵抽真空， 脫氣(操作泵)30分鐘

2. 將刮片設置為 0.001，以 0.75 英寸/秒的速度澆鑄聚丙烯薄膜，允許干燥

3. 剝下電解質帶。

芯片電容的制作

1、將綠色電介質帶切成2乘以2英寸的小塊

2、在80℃的烤箱中干燥4小時

3、在可編程的烤爐中按照如下步驟燒結:

a. 將室溫溫度以每分鐘2華氏度的速度，從室溫升至2375華氏度

b. 在 2375 華氏度下保持2小時

c. 關閉烤爐，在封閉的爐子中冷卻至室溫

4、按照以下配比用金屬濺射的方法為芯片電容鍍上金層：

a. 10微英寸鈦鎢合金

b. 30微英寸鎳

c. 80微英寸金

d. 按照指定的芯片尺寸將芯片電容切片

參考數據：

SINGLE LAYER ELECTRONIC CAPACTORS WITH VERY THIN DIELECTRICS AND METHODS TO PRODUCE SAME

US 6， 690， 572 B2

Inventor: Larry A. Liebowitz， 129 Adirondack

Ave.， Spotswood， NJ (US) 08884

Notice: Subject to any disclaimer， the term of patent is extended or adjusted under 35 U.S.C. 154(b) by 0 days.

Appl. No.: 10/090，816

Filed: Mar. 6， 2002

Prior Publication Data

US 2003/0169555 A1 Sep. 11， 2003

Int. Cl.⁷ ............................. H01G 4/06; H01G 4/00

U.S. Cl. ............................. 361/311; 361/303

Field of search ............................. 361 /301.4， 303-305， 361/311-313， 320，321.1-321.5
