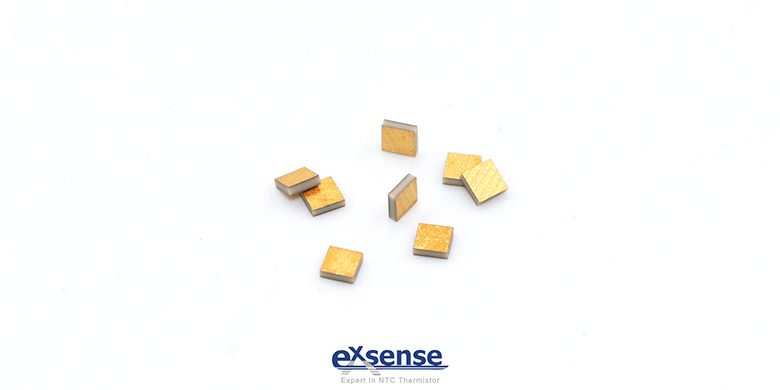

廣東愛晟電子科技有限公司生產的單層芯片電容具有尺寸小、厚度?。ê穸纫话銥?/span>0.15~0.5mm）、等效串聯電阻低、損耗低的優點。其應用頻率可達數GHz，適用于小型、微波的場合，可應用于微波集成電路中，起到隔直、RF旁路、濾波、調諧等作用。

陶瓷是目前芯片電容制作材料中最有用的介電材料之一。然而，由于它們的易碎性以及在厚度遠小于0.004英寸的情況下進行燒制的困難性，陶瓷通常采用多層結構。這種結構會產生高電容；與單層元器件相比，也會產生高電感，這是不可取的。一旦選擇了一個既定的介質，對于任意既定的電容，生產出來的元器件的大小通常由層數及其厚度決定。真正的單層芯片電容(SLC，Single Layer Capacitor)具有較低的電感，因此比多層電容具有更高的諧振頻率，這是現在大多數寬帶、無線和其它應用范圍的必要條件。由于單層芯片電容具有比多層元器件更有限的電容范圍，當面積確定時，如通過電路配置，使介電質的厚度盡可能低是非常重要的。由于介電材料在較小厚度下的易碎性，目前可用的單層芯片電容的最小厚度限制在0.004英寸左右。今天，我們介紹一種單層芯片電容的制作方法——陶瓷金屬?gòu)?fù)合法，能在電容厚度小于0.001英寸時，避免高電感的產生，使薄的芯片電容的使用更為廣泛。

復合電極綠色陶瓷帶作為芯片電容的介電層的前驅體，會被鑄造到適當?shù)暮穸?，以提供所需的燒制厚度。?dǎo)電漿料含有金屬和陶瓷粉末，用于燒制完成后提供合適的導電電極。金屬和陶瓷粉末懸浮在帶有溶劑的塑料載體中，以達到所需的粘度。可添加少量助焊劑，以改善潤濕特性和/或促進膏體與介質磁帶的粘附。漿料通過模板、絲網印刷或其它合適的方法印刷在薄的綠色陶瓷帶上，其厚度保證芯片電容的物理完整性。這種糊狀物是通過標準的過程來制備的，比如將原料在三輥軋機上反復攪拌幾次。

綠色陶瓷帶和漿料在加工過程中進行熱加工(燒制)，使薄的介電層附著在導電電極(或兩個電極)上。綠色陶瓷帶在高溫爐中通常會根據其成分收縮10%到30%。根據介電層的組成和隨后的燒制條件，漿料中的金屬可以是惰性或非惰性金屬。用于空氣中點火的金屬可以是鉑、鈀、金、銀等合金或其他不與空氣反應的金屬；鎳和銅等金屬可用于非氧燒成；必須避免金屬氧化。如，漿料中的陶瓷粉末是單一化合物或化合物的組合。陶瓷粉末可包括金屬氧化物和/或鈦酸鹽，類似于在其它生產方式中用于介質的金屬氧化物和/或鈦酸鹽。漿料中金屬與粉末的比例從每克粉末0.4克到9克不等。

漿料是一個或兩個成品芯片電容的前驅體，并根據所制造的特定設備的設計要求，最初應用于綠色陶瓷帶的一側或兩側。當漿料只涂在一面時，可以在陶瓷帶的另一面涂上一層薄的固體或可共燃金屬層，當漿料被點燃時，它就變成了對電極?；蛘撸搶?duì)電極可在任何標準方法點火后使用，如電鍍、濺射、絲網印刷等。選擇漿料中的金屬粉末，使其在燒結溫度下不熔化也不與介質發生反應，而是與之形成強導電鍵。選擇漿料中的陶瓷粉末，使其賦予燒結產品物理強度，同時不會顯著降低所采用的陶瓷金屬比中金屬的電導率。

整個漿料在燒穿/燒結過程中，收縮層的表面收縮與綠色陶瓷帶的收縮相匹配。將漿料涂覆于綠色陶瓷帶后，陶瓷帶和電極漿料在既定陶瓷組合物的規定溫度下一起燒制。在燒制過程中，復合電極還可以通過電鍍、濺射等方法在其外表面加上一層薄的導電層。燒制后，電介質加上兩個電極層的厚度應在0.003英寸或以上(最好是0.004英寸)，以便具有優越的操作特性。在點火后，各個陶瓷帶被切割成小塊，并進行常規處理。在燒制收縮后，介電材料的薄(0.0004到0.0015英寸)介電層夾在附著導電電極之間，或延伸到芯片電容表面，或留在未電鍍的介電材料的邊緣。

因此，該芯片電容的電容值可達其尺寸的傳統單層芯片電容的10倍(或更多)，這是由于燒制后的實際介電質比傳統芯片電容略厚。通過電子顯微鏡觀察到，電極穿透到介質體中，進一步降低了有效介質厚度，從而進一步提高了電容。同時，該制作方法的溫度穩定性、損耗比傳統單層芯片電容更好。
