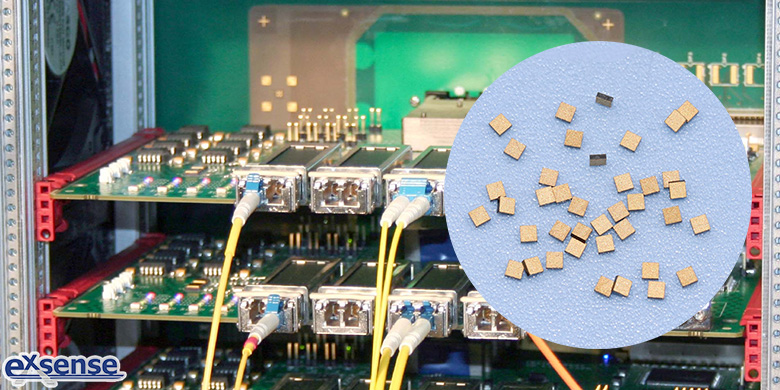

光模塊是光通訊行業的核心器件，其由接收及發射兩部分組成。其中，接收部分實現光-電變換，發射部分實現電-光變換。廣東愛晟電子科技有限公司生產的光模塊NTC熱敏芯片，在光模塊中起到溫度保護及溫度監測的作用，有效地保障光模塊的正常工作。那么，在選取光模塊時，需要考慮哪些標準呢？接下來，就讓愛晟電子為大家一一解答：

一、輸出光功率，這是光模塊發送端光源的輸出功率?？梢岳斫鉃楣獾膹?qiáng)度，單位為W或mW或dBm。其中W或mW為線性單位，dBm為對數單位。在通信中，我們通常使用dBm來表示光功率。

公式：P(dBm)=10Log(P/1mW)

針對無源光纖網絡（PON，Passive Optical Network）產品，由于其光纖網絡單元（ONU，Optical Network Unit）端采用的是突發模式，因此需使用專用的光功率計進行測量，串接在線路中，即時給出當前上行和下行的光功率。

二、接收靈敏度，指的是在一定速率、誤碼率情況下光模塊的最小接收光功率，單位：dBm。一般情況下，速率越高接收靈敏度越差，即最小接收光功率越大，對于光模塊接收端器件的要求也越高。

考慮到光纖老化或其他不可預見因素導致的鏈路損耗增大，最佳接收光功率范圍控制在接收靈敏度以上2~3dB至過載點以下2~3dB。

三、受壓靈敏度，指輸入信號在附加了抖動和垂直眼閉（vertical eye closure）劣化條件后測得的靈敏度值，單位：dBm。此概念僅針對于10G 接口模塊（XENPAK 模塊及XFP 模塊）。

四、光模塊發射光功率和接收靈敏度

發射光功率指發射端的光強，接收靈敏度指可以探測到的光強度。兩者都以dBm為單位，是影響傳輸距離的重要參數。光模塊可傳輸?shù)木嚯x主要受到損耗和色散兩方面受限。損耗限制可以根據一下公式來估算：

損耗受限距離=（發射光功率‐接收靈敏度）/光纖衰減量

光纖衰減量和實際選用的光纖相關。一般目前的G.652光纖可以做到1310nm波段0.5dB/km，1550nm波段0.3dB/km甚至更佳。50um多模光纖在850nm波段為4dB/km ，1310nm為波段2dB/km。對于百兆、千兆的光模塊色散受限遠大于損耗受限，可以不作考慮。

五、飽和光功率值，指光模塊接收端最大可以探測到的光功率。當接收光功率大于飽和光功率的時候同樣會導致誤碼產生，因此對于發射光功率大的光模塊不加衰減回環測試會出現誤碼現象。

六、光飽和度，又稱飽和光功率。其指的是在一定的傳輸速率下，維持一定的誤碼率（10-10~10-12）時的最大輸入光功率，單位：dBm。





參考數據：

今日光電《【光電通信】弱電工程中光模塊知識大全》
