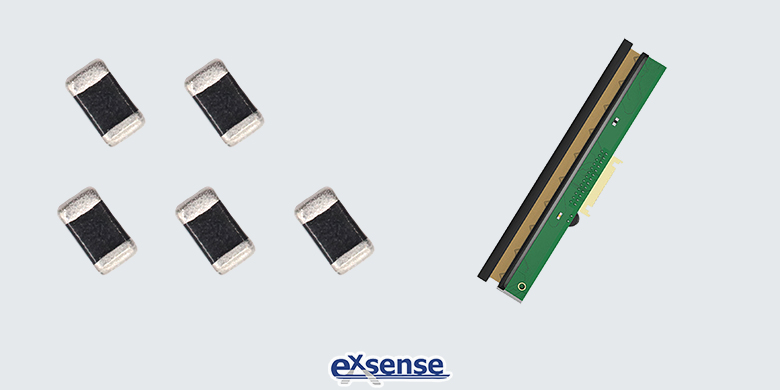

目前，熱敏打印機已被廣泛應用于各行各業當中，其核心部件熱敏打印頭的價值大致是打印機整機的三分之一。因此，為了保護熱敏打印頭的正常運作，就需要采用SMD片式NTC熱敏電阻進行溫度監測和溫度控制。SMD片式NTC熱敏電阻體積小、無引線，具有良好的可焊性及耐熱沖擊性，適合高密度的表面貼裝。因此，SMD片式NTC熱敏電阻在熱敏打印頭中起到不可或缺的作用，能有效地輔助熱敏打印頭進行正常工作。

在熱敏打印機工作過程中，如果熱敏打印頭溫度過高，會加速其損壞。為了延長熱敏打印頭的使用壽命，就需要降低熱敏打印頭的工作速度，并同步進紙速度，若兩者之間控制不好就容易造成卡紙現象，從而導致維修率的升高。為了解決上述問題，廣東愛晟電子科技有限公司介紹一款熱敏打印頭及其控制電路，能夠通過跟蹤熱敏打印頭溫度變化情況，實時控制進紙速度，在延長熱敏打印頭使用壽命的同時，顯著減少卡紙率（使用該電路能夠把熱敏打印機卡紙率降低40%以上）。

這款熱敏打印頭包括了SMD片式NTC熱敏電阻、四個電阻、時基集成電路555、N溝道以及兩個電容。SMD貼片式NTC熱敏電阻的上端接+12V直流電源，下端接第一電阻的下端、第二電阻的上端以及時基集成電路555的第七引腳；時基集成電路555的第二引腳接第二電阻的下端、第二電容的上端及時基集成電路555的第八引腳；時基集成電路555的第三引腳接第三電阻下端及N溝道的控制柵極；時基集成電路555的第四引腳接+12V直流電源；時基集成電路555的第五引腳接第一電容的上端；第三電阻上端接+12V直流電源；N溝道漏極接直流電機負極，N溝道源極接第四電阻上端；第一電容下端接地，第二電容下端接地。

廣東愛晟電子科技有限公司采用先進的半導體制程，結合自主知識產權，實現了SMD片式NTC熱敏電阻的高可靠批量化制造，確保了熱敏電阻連續生產的高穩定性。





參考數據：

CN208411117U《熱敏打印機打印走紙同步控制電路》
