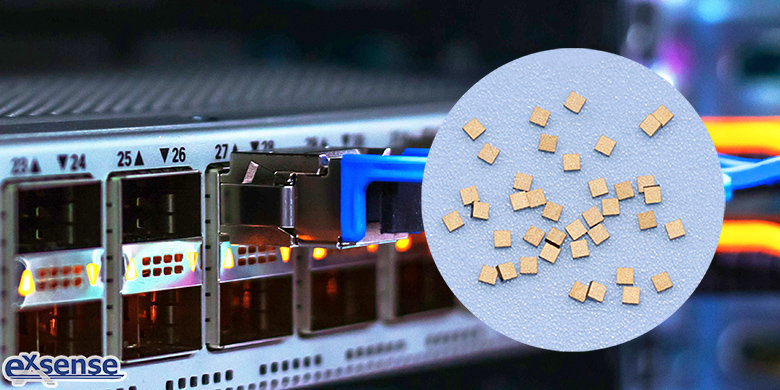

廣東愛晟電子科技有限公司研發生產的光模塊NTC熱敏芯片，具有高精度、快速反應、高靈敏等特點，在光模塊中起到溫度監測和溫度控制的作用。在光模塊中安裝NTC熱敏芯片，能實對光模塊進行實時溫度監控，保證光模塊的正常工作。

在光通訊系統中，由于應用場景的不同，誕生了多款型號的光模塊。光模塊的型號多以字母代表行業術語，我們應該怎么看懂這些字母分別代表什么行業術語呢？接下來，就由愛晟電子為大家詳細介紹。

光模塊中的SFP/SFP+/XFP/SFP28/QSFP+/QSFP28等英語單詞，其代表的是光模塊的封裝類型：

SFP代表的是10G以下光模塊的封裝類型

SFP+/XFP代表的是10G光模塊的封裝類型

SFP28代表的是25G/32G光模塊的封裝類型

QSFP+代表的是40G/56G光模塊的封裝類型

QSFP28代表的是100G光模塊的封裝類型

光模塊的封裝類型對應的是交換機端口類型，通常SFP光模塊插入的是交換機SFP端口，SFP28光模塊插入的是交換機SFP28端口，如此類推。

而在光模塊命名簡稱中：

SX指的是1.25G SFP短距離光模塊，其傳輸距離為550米（使用OM2光纖傳輸）

SR指的是10G SFP+短距離光模塊，其傳輸距離為300米（使用OM3光纖傳輸）

25G SFP28 SR多模光模塊的最遠傳輸距離為100米，100G SR4多模光模塊的最遠傳輸距離也為100米（使用OM4光纖傳輸），40G SR4的最遠傳輸距離為150米。

LX指的是1.25G SFP中距離光模塊，其傳輸距離為10千米

LR指的是10G SFP+中距離光模塊，其傳輸距離為10千米

如果速率為40G、100G，傳輸距離為10KM的光模塊，簡稱為LR4，指的是4*10G LR/4*25G LR。

EX指的是1.25G SFP長距離光模塊，其傳輸距離為40千米

ER指的是10G SFP+長距離光模塊，傳輸距離通常為40千米

如果速率為40G、100G，傳輸距離為40千米的光模塊，簡稱為ER4，指的是4*10G ER/4*25G ER。

ZX指的是1.25G SFP超長距離光模塊，ZR指的10G SFP+超長距離光模塊，兩者的傳輸距離為80千米以上。

BIDI光模塊指的是單纖雙向光模塊，其利用WDM技術，發射和接收兩個不同方向的中心波長，實現光信號在一根光纖上的雙向傳輸。其中TX指的是發射波長，RX指的是接收波長。

接下來，愛晟電子再為大家介紹光模塊英文字母參數的一些含義：

一、光模塊的波長單位為納米，英文簡稱nm；

二、光模塊的發射和接收光功率單位為dBm；

三、消光比單位為dB；

四、MM指的是多模，多模光模塊的中心波長為主要為850nm，多模光模塊需要搭配多模光纖（MMF）OM1/OM2/OM3/OM4/OM5一起使用。SM指的是單模，單模光模塊的中心波長通常為1310nm、1330nm、1550nm，單模光模塊需要搭配單模光纖（SMF）OS2一起使用；

五、LC、SC、ST、MPO指的是光模塊的接口類型，光模塊是什么接口類型，就要購買相對應接頭的光纖跳線；

六、DDM指的是數字診斷監控功能；DOM指的是數字光學監控功能。通常，光模塊都會有DDM/DOM功能，這兩個功能都差不多。具備DDM/DOM功能，網絡管理單元可以實時監控光模塊的各種參數，如電源電壓，溫度，接收光功率和發射光功率，激光器偏置電流；

七、光模塊的工作溫度可分為商業級、工業級、擴展級：

商業級的溫度范圍為0℃~70℃，主要應用于室內等恒溫場景；

工業級的溫度范圍為-40℃~85℃；

擴展級的溫度范圍為-20℃~85℃，主要應用于室外等惡劣環境下（如隧道）；

八、CDR指的是時鐘數據恢復功能，一般會出現在高速率和遠距離傳輸?shù)墓饽K上。因為光信號傳輸至一定距離時，其波形會出現一定程度的失真，接收端接收到的信號是一個個長短不一的脈沖信號，這個時候在接收端，我們就無法得到我們需要的數據。因此，就需要有信號的再生，信號的再生功能為再放大、再整形和再定時，其中的再定時指的就是CDR時鐘數據恢復。

九、PN指的是廠商的型號，SN是廠商的序列號。





參考數據：

今日光電《【光電通信】光模塊字母含義及參數簡稱大全》
