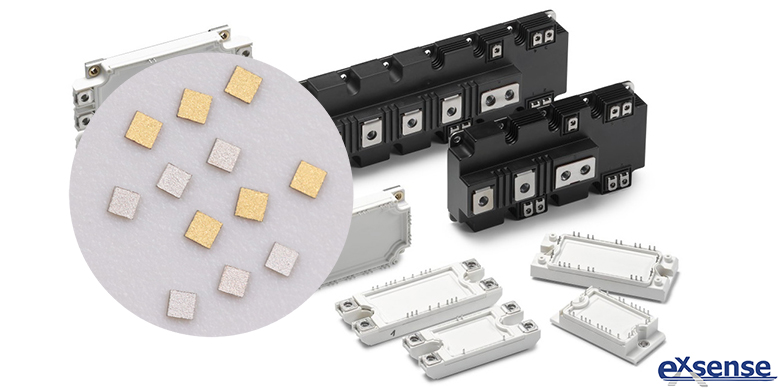

廣東愛晟電子科技有限公司生產的IGBT用NTC熱敏芯片，具有高精度、小體積、快速反應等特點，被廣泛應用于IGBT模塊、紅外熱電堆、集成模塊、半導體模塊等，起到溫度檢測和溫度控制的作用。IGBT模塊在工作過程中若發生斷路，會有哪些表現呢？

一、IGBT模塊開通瞬態發生的短路

即IGBT開通（門極電壓由負壓轉為正壓的過程中）導致的短路故障，也就是IGBT在開通之前，系統沒有發生短路故障。IGBT開通即進入短路狀態，也是IGBT最為常見的短路故障。根據退飽和時間的長短（取決于短路回路雜散電感），可以進一步分為一類短路和二類短路。

一類短路

IGBT發生一類短路時，IGBT開通瞬間就進入退飽和狀態（還沒來得及進入導通狀態）。一類短路故障回路的電感量一般在幾十個nH，這種情況一般出現在橋臂直通狀態。

二類短路

IGBT發生二類短路時，IGBT開通后首先進入飽和導通狀態，然后再發生退飽和行為。主要原因是回路的電感量稍大（一般為百nH以上），電流爬升的速度慢了一些（比一類短路慢，但實際還是很快）。

一類短路和二類短路都有一個共同點，就是IGBT均出現“退飽和現象”，一旦IGBT退出飽和區，它的損耗會成百倍地上升，那么允許持續這種狀態的時間非?？量?，一般在10微秒以內。這時就需要靠IGBT門極驅動器發現這一行為，并及時關掉器件。

二、IGBT模塊通態過程發生的短路

即IGBT在導通過程中（門極保持正壓開通），且正向?qū)娏鲿r，由于外部原因?qū)е碌钠骷娏魍蝗辉龃笮袨椤Ｒ坏┌l(fā)生短路，IGBT電流急速上升，di/dt上升率由母線電壓和回路的寄生電感決定。

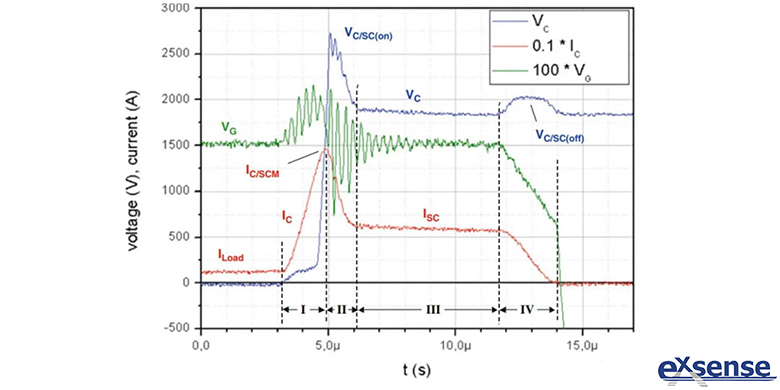

如上圖所示，第Ⅰ階段IGBT開始出現欠飽和狀態，該過程IGBT集電極電壓略微上升，但是由于該階段密勒電容較大，因此由于dv/dt作用，會有部分電流進入門極，導致門極壓Vge有所增加，Vge增加會進一步導致集電極電流上升。第Ⅰ階段結束后，短路電流下降到靜態值，這個時候由于反向di/dt與回路雜散電感作用，會導致Vce出現正向電壓峰值Vc/scon。經過第Ⅲ階段后，IGBT被關斷，這個時候驅動電路的軟關斷或有源鉗位功能會起作用，將IGBT的關斷尖峰限制在安全范圍內。

三、IGBT模塊通態過程發生的短路

即IGBT在導通過程中（門極保持正壓開通），且內部續流二極管正向?qū)娏鲿r，由于外部原因?qū)е碌钠骷娏魍蝗辉龃笮袨?。?dāng)短路發生時，IGBT被迫導通，類似于二極管的正向恢復過程，IGBT也存在正向恢復，主要是因為雙極性功率半導體器件的電導調制需要一定時間。這個正向恢復峰值電壓主要取決于di/dt速度，在寬基區高電壓IGBT上可高達幾百伏(模塊內部雜散電感和di/dt作用也有一定貢獻)，正向峰值后面的波形和通態過程發生的短路的分析基本一致。





參考數據：

耿博士電力電子技術《IGBT應用中有哪些短路類型？》
