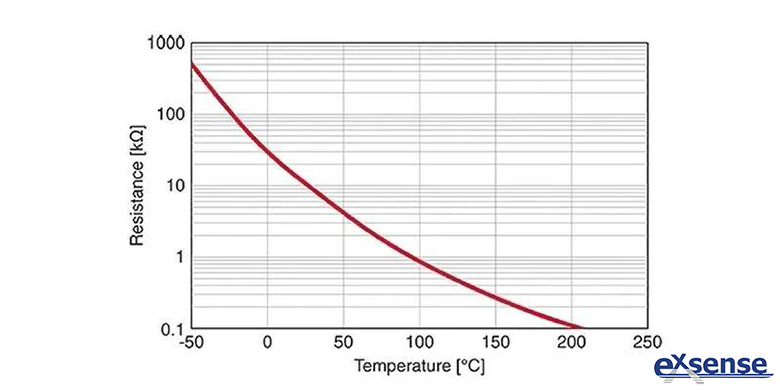

NTC熱敏電阻，是指對溫度比較敏感的電阻，隨著溫度的變化其電阻值也會隨之變化。環境溫度和電阻值之間存在一定的線性關系，通過測量電阻值的變化情況就可以確定當前的溫度值，這就是NTC熱敏電阻進行溫度測量的工作原理。其電阻值和溫度之間的關系曲線如下圖所示：

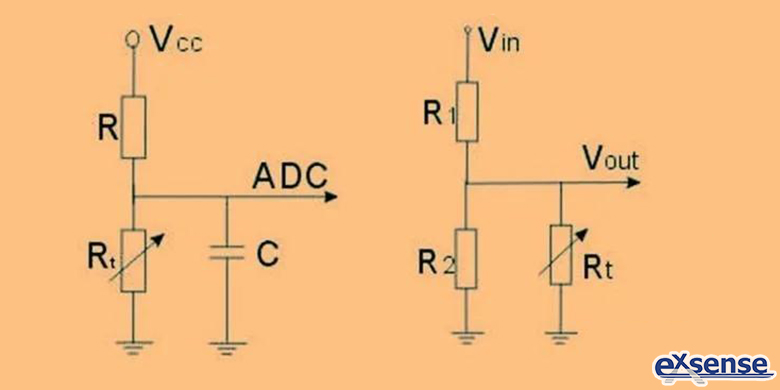

在溫度測量的過程中，NTC熱敏電阻一般會與一個精密的定值電阻串聯，通過采集電阻兩端的電壓變化來確定環境溫度。常用的測溫電路如下圖所示：

根據上圖顯示，左側的電路中，NTC熱敏電阻與定值電阻R串聯，當環境溫度發生變化后，熱敏電阻的電阻值發生變化，導致其兩端的電壓發生變化。通過采集熱敏電阻兩端的電壓，就可以反推出當前的溫度值，這也是溫度測量的常用的方式之一。

因?yàn)镹TC熱敏電阻的電阻值與溫度是呈現一定的線性關系，而該線性關系又與B值（熱敏電阻的材料常數）相關，因此，一般會使用以下NTC熱敏電阻的電阻值和溫度公式來得出RT曲線表：

R_t=R_n*EXP（B*（1/T-1/T_n）），其中

R_t是熱敏電阻的當前阻值；

R_n是熱敏電阻在T_n常溫下的標稱阻值；

B值是熱敏電阻的溫度系數；

EXP是e的n次方；

這里T和T_n指的是K度即開爾文溫度，K度=273.15（絕對溫度）+攝氏度；

T為當前溫度；

T_n為常溫25℃。

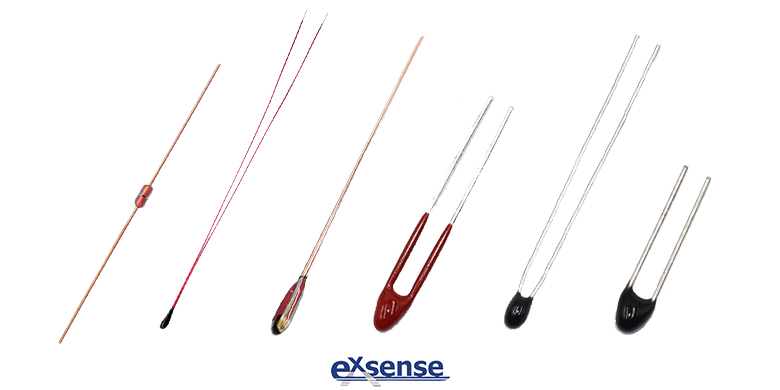

廣東愛晟電子科技有限公司生產的NTC熱敏電阻，具有高精度（精度可達±0.5%、±1%、±2%、±3%）、高靈敏、高可靠的特點，被廣泛應用于冷鏈運輸、智能家居、光通訊、新能

源汽車、航天航空等領域。
