IGBT是電力電子裝置的“CPU”，在電力電子的變流和控制中起著舉足輕重的作用。然而，在IGBT模塊工作過程中，若出現模塊損耗過大，伴隨熱量難以耗散，就會導致內部溫度極高，產生氣體沖破殼體，這就是所謂的IGBT爆炸。

IGBT爆炸的原因通常包括以下幾種情況：

一、內部原因

發熱功率超過散熱功率，產生過熱現象，導致爆炸的發生。

二、人為原因

（1）進線接在出線的端子上；

（2）變頻器接錯電源；

（3）沒按要求接上負載裝置。

三、常見原因

（1）過電流：一種是負載短路，另一種是控制電路處邏輯受干擾，導致上下橋臂元件直通；

（2）絕緣的損壞；

（3）過電壓：通常是線路雜散電感在極高的DI/DT作用下產生的尖峰電壓而造成，解決的辦法就是設計高性能吸收回路，降低線路雜散電感；

（4）過熱：IGBT不能完全導通，在有電流的情況下元件損耗增大，溫度升高導致?lián)p壞；

（5）通訊誤碼率

a.通訊一段時間后，突然的錯誤信息導致IGBT誤導通使IGBT爆炸；

b.通訊板FPGA程序運行不穩定導致IGBT誤導通使IGBT爆炸。

4.其他原因

（1）電路中過流檢測電路反應時間跟不上；

（2）工藝問題，螺絲擰不緊等；

（3）短時大電流，如主電路過壓、吸收電路未做好等；

（4）驅動電源也是個應該特別注意的問題，該隔離的需要隔離、該濾波的需要濾波；

（6）電機沖擊反饋電壓過大導致IGBT爆炸，但對于充電時爆炸的情況發生的概率不是很大。

（7）電機啟動時，輸入測電壓瞬間跌落，電容放電；輸入測電壓恢復后電容充電時的浪涌電流過大致使IGBT爆炸。

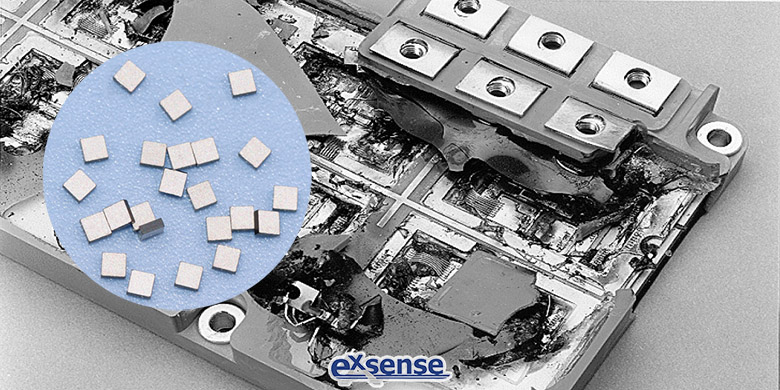

廣東愛晟電子科技有限公司生產的IGBT用NTC熱敏電阻芯片，在IGBT模塊中起到溫度監測和溫度控制的作用，能夠保證模塊正常運作，防止事故發生。
