目前，市面上大部分的NTC熱敏電阻產品均為獨立單一的元器件，其制造工藝通常是將熱敏電阻芯片與引線放入錫爐中進行焊接加工，然后包封并測試。通過這種制造工藝制備的NTC熱敏電阻產品，往往缺乏過電壓保護的能力。在使用過程中，若遇到電壓突變或者電壓倒灌的現象時，容易損壞從而影響電路正常工作。

為了克服現有技術中的缺點和不足，愛晟電子為大家介紹一款阻容復合NTC熱敏芯片，這款熱敏芯片是在熱敏電阻芯片上并聯一個電容芯片，從而有效地防止電壓突變，能夠吸收尖峰狀態的過電壓，避免與其并聯的器件造成損壞。這款新型阻容復合NTC熱敏芯片，包括了NTC熱敏電阻芯片、電容芯片、兩個引線以及保護層（玻璃保護層）。熱敏電阻芯片與電容芯片并聯連接，兩個引線平行設置并分別連接于熱敏電阻芯片的兩面電極，保護層包覆熱敏電阻芯片和電容芯片。其制造方法包括以下步驟：

一、根據所需阻值計算得出尺寸，將NTC熱敏電阻芯片劃切成所需尺寸的長條；

二、將電容芯片按照一定寬度劃切成條；

三、將劃切成條的熱敏電阻芯片和電容芯片依次間隔粘合；

四、將粘合好的復合芯片再次按照所需阻值計算得出的尺寸，劃切成所需尺寸的NTC芯片；

五、將步驟四中劃切所得的NTC芯片的熱敏電阻芯片和電容芯片兩面電極分別與兩個平行設置的引線焊接，并使芯片插入兩個引線之間。將復合NTC熱敏芯片中的熱敏電阻芯片和電容芯片一同置于錫爐中，使復合NTC熱敏芯片與引線焊接連接；

六、在焊接好的芯片外面包覆一層保護層，其包覆于熱敏電阻芯片和電容芯片外部。

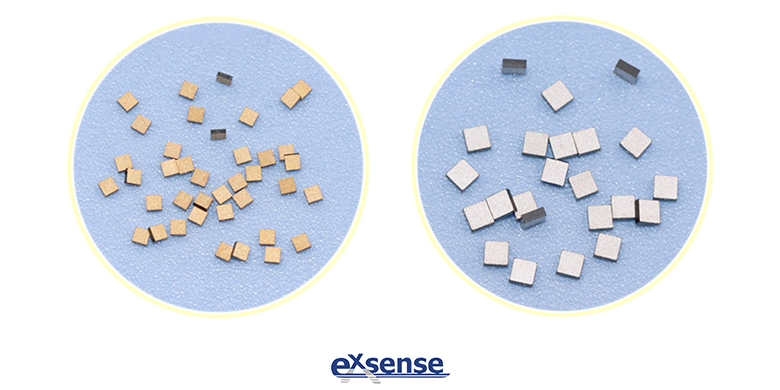

阻容復合NTC熱敏芯片通過在熱敏電阻芯片上并聯電容芯片，可以有效地防止芯片的損傷或者阻值的突變。廣東愛晟電子科技有限公司研發生產的高精度NTC熱敏芯片（精度可達±0.5%、±1%、±2%、±3%），體積小，最小尺寸可至0.3*0.3mm，可根據客戶要求定制特殊規格。
