鋰電池的循環壽命長、體積小、質量輕、無污染，因此被廣泛應用于手機、筆記本電腦、電動車、路燈備用電源、小家電等。而NTC熱敏電阻的電阻會隨著溫度升高而變小，所以它在鋰電池的溫度測量和溫度控制方面的作用舉足輕重，避免鋰電池產生過熱現象，導致事故發生。

在傳統技術中，溫度檢測傳感器的NTC熱敏電阻為手動插件式，人工焊接然后將熱敏電阻的觸頭貼在電芯上，最后用導熱膠固定。這樣的設計是目前比較常用的，但在結構尺寸滿足的情況下采用片式NTC熱敏電阻會使鋰電池保護板電路具有更多的優點。

片式NTC熱敏電阻的使用組裝密度高、體積小、重量輕，片式NTC熱敏電阻的體積和重量只有插件熱敏電阻的1/10左右，采用片式NTC熱敏電阻，電子產品體積縮小40%~60%，重量減輕60%~80%。片式NTC熱敏電阻的可靠性高、抗振能力強、焊點缺陷率低、高頻特性好、減少了電磁和射頻干擾，易于實現自動化、提高生產效率。從而降低成本達30%~50%,節省材料、能源、設備、人力、時間等。

一種基于片式NTC熱敏電阻的鋰電池保護板電路，包括充電回路、放電回路、控制芯片、多個阻容元件、多個MOSFET開關器件和熱敏電阻。控制芯片通過多個阻容元件檢測電池電壓與回路電流，并通過多個MOSFET開關器件控制充電回路與放電回路的導通與關斷，熱敏電阻串聯于多個阻容器件和電池之間。阻容器件包括三十個電阻和二十三個電容，MOSFET開關器件為四個，鋰電池保護板電路還包括四個二極管、兩個穩壓二極管、熔斷器和電位器。

使用片式NTC熱敏電阻有以下幾個優點：

1、節省生產加工工時。簡略了傳統的人工焊接，縮短生產時間。

2、避免插件式NTC熱敏電阻的觸頭出現移位。如果NTC熱敏電阻的觸頭移位到發熱器件上或周圍，會使電量管理IC檢測溫度出現較大偏差。

3、避免出現線路短路。NTC熱敏電阻來料或加工時出現破損、露銅，就很容易與PCB板上的某些器件短路連接，從而損壞PCB板或電芯，甚至引發安全事故。

4、避免出現移位和斷裂，減小人為損壞的概率。使用片式NTC熱敏電阻，能有效避免NTC熱敏電阻來料或加工時出現斷裂，防止引起電量管理IC溫度檢測錯誤。

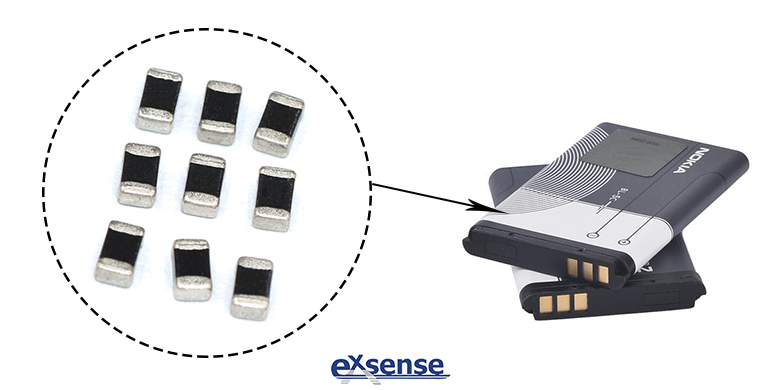

廣東愛晟電子科技有限公司生產的片式NTC熱敏電阻，具有良好的防潮性、可靠性與穩定性。其疊層片式陶瓷結構體積小、無引線，適用于高密度表面貼裝。
