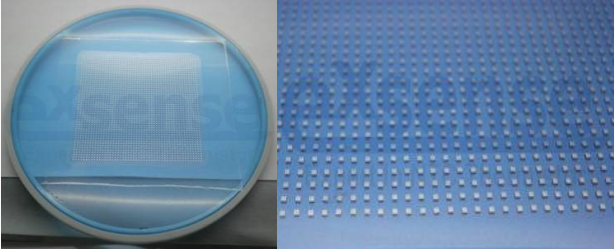

第一步：擴晶。采用擴張機將廠商提供的整張NTC熱敏芯片薄膜均勻擴張，使附著在薄膜表面緊密排列的LED晶粒拉開，便于刺晶。
第二步：背膠。將擴好晶的擴晶環放在已刮好銀漿層的背膠機面上，背上銀漿，點銀漿。適用于散裝NTC芯片。采用點膠機將適量的銀漿點在PCB印刷線路板上。
第三步：將備好銀漿的擴晶環放入刺晶架中，由操作員在顯微鏡下將NTC熱敏芯片用刺晶筆刺在PCB印刷線路板上。
第四步：將刺好晶的PCB印刷線路板放入熱循環烘箱中恒溫靜置一段時間，待銀漿固化后取出（不可久置，不然NTC芯片鍍層會烤黃，即氧化，給邦定造成困難）。如果有NTC芯片邦定，則需要以上幾個步驟；如果只有IC芯片邦定則取消以上步驟。
第五步：沾芯片。用點膠機在PCB印刷線路板的IC位置上適量的紅膠（或黑膠），再用防靜電設備（真空吸筆或子）將IC裸片正確放在紅膠或黑膠上。
第六步：烘干。將粘好裸片放入熱循環烘箱中放在大平面加熱板上恒溫靜置一段時間，也可以自然固化（時間較長）。
第七步：邦定（打線）。采用鋁絲焊線機將晶片（NTC芯片或IC芯片）與PCB板上對應的焊盤鋁絲進行橋接，即COB的內引線焊接。
第八步：前測。使用專用檢測工具（按不同用途的COB有不同的設備，簡單的就是高精密度穩壓電源）檢測COB板，將不合格的板子重新返修。
第九步：點膠。采用點膠機將調配好的AB膠適量地點到綁定好的NTC芯片上，IC則用黑膠封裝，然后根據客戶要求進行外觀封裝。
第十步：固化。將封好膠的PCB印刷線路板放入熱循環烘箱中恒溫靜置，根據要求可設定不同的烘干時間。
第十一步：后測。將封裝好的PCB印刷線路板再用專用的檢測工具進行電氣性能測試，區分好壞優劣。
